★  概述

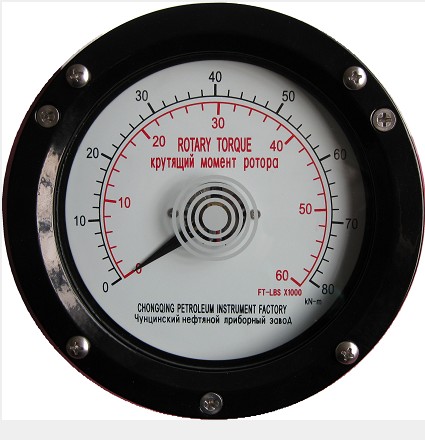

     該儀表是為石油鉆井修井機的參數儀，而配套的精密儀表之一。該儀表采用了高精度的廣角張絲表頭，具有良好的防水、防潮，耐鹽霧、防震性能，無需任何輔助電源。特別適于野外惡劣環境下工作，指針指示直觀，讀數方便快捷，測量精度高，抗干擾能力強，接插件采用軍工級產品，能精密測量石油開采鉆探的各種參數。

★  工作原理

    處在永磁鐵的磁場中的動圈有電流通過時，其動圈與磁場相互作用產生一個轉動力矩，使其發生偏轉，同時與動圈固接在一起的張絲，產生一個反作用力矩，當兩個力矩相等時，儀表指針就停留在相應的位置，指示出被測量的數值。

★  技術指標

    ◆基本指示誤差：±1.5%FS

    ◆回差：不超過基本誤差的絕對值

    ◆阻尼時間：小于4S

    ◆工作條件：環境溫度-25℃～+65℃

    ◆相對濕度5%～100%

    ◆輸入信號：0-5VDC,0-10VDC,0-1mADC,0-10mA,0-20mA

    ◆外殼材質：聚氨酯烤漆低銅鑄鋁合金

    ◆安裝螺栓材質：304

    ◆密封等級：IP67

    ◆密封圈：氟橡膠

    ◆安裝方式：固定式水平或垂直

    ◆儀表開孔尺寸：Φ136mm，安裝固定孔4*90°*Φ6*R75

    ◆重量：1.８Kg
